主な用途

ボールメディア攪拌型の強力な粉砕機を使用し各種の金属粉、合金粉や酸化物を混合分散し粉砕と圧着を繰り返して、金属を合金化するとともに、粒子を均一に分布させる装置です。

主な仕様

製造元：日本コークス工業(株)

タンク容量・材質	25 L・SUS304
粉体処理量	最少130 ～　最大700 ml
常備ボール	直径：3/8 in.　材質：SUJ2
使用温度	150 ℃以下
雰囲気ガス	Ar，N2

主な特徴

• 減圧置換方式により、低酸素濃度雰囲気で処理できます。
• 酸素濃度計が付帯しています。
• 容器はチラーにて水冷できる構造になっています。

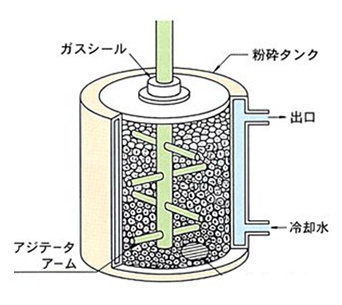

装置の説明図および写真

実績・その他情報

Ti基合金、Mg基合金、Fe基合金、Ni基合金 等

H15-16年度 中国経済産業局 地域新生コンソーシアム研究開発事業
「ナノ結晶制御による強度・靭性を向上させた締結部材の開発」
・Fe基合金の熱間押出し材開発のための粉末作製

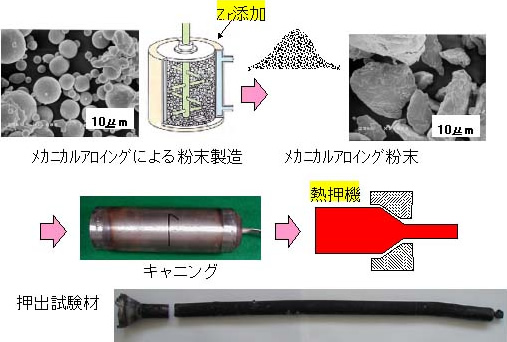

本装置を用いて上図の工程でナノ結晶制御材(平均結晶粒径が0.2 μm以下の金属合金)の製造を試みた。組成としては「強度と耐食性は両立しない」との認識に挑戦し、Fe-25Crを選択した。

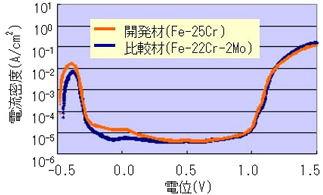

上図工程で製造された押出材の機械的特性を下表に、その耐食性評価（アノード分極曲線）の結果を中図に、シャルピー試験後の試験片を下写真示す。
耐食性を維持したまま４倍以上の高強度材が得られることを実証した。

開発材の機械的特性

	比較材(Fe-22Cr-2Mo)	開発材(Fe-25Cr)
引張強さ(MPa)	480	1980
疲労強度(MPa)	230	1350

平成10～14年 NEDO 重要地域技術研究開発
「エコ・テーラードトライボマテリアル創製プロセス技術の研究開発」
・Fe基合金トライボ材料開発のための焼結用粉末作製
