材料試作
管状炉(大、小)
![](https://www.jutem.co.jp/wp-content/uploads/01_sisaku/01_sisaku_netusyori_3_01.png)
主な用途
セラミックス、金属間化合物、金属粉末、繊維強化複合材料等の加熱・焼結を行います。
主な仕様
炉形式 | 管状炉 |
---|---|
加熱方式 | シリコニットヒーターによる抵抗加熱 (炉芯管を隔壁とした外部加熱) |
雰囲気 | 真空、不活性ガス(Ar、N2等) 、大気、その他ガス |
使用温度 | ~1500 ℃ |
到達真空度 | 10Pa 程度 |
有効炉内寸法 | 管状炉大 内寸:φ70×200 mm(1400℃での均熱領域±5 ℃) 管状炉小 内寸:φ50×140 mm(1300℃での均熱領域±5 ℃) |
主な特徴
- (1)真空・常圧での雰囲気制御が可能で、雰囲気焼結炉として使用可能です。
- (2)サイドに覗き窓があり横方向からの試料観察が可能です。
- (3)腐食性ガスが発生する試料の熱処理、特殊ガス雰囲気熱処理も可能です。(要相談)
装置の説明図および写真

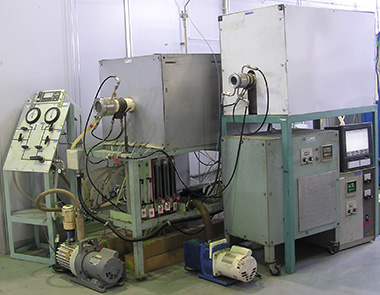

![管状炉小の外観 管状炉小の外観](/wp-content/uploads/01_sisaku/01_sisaku_netusyori_3_01.png)
実績・その他情報
![覗き窓から観察した試料 覗き窓から観察した試料](/wp-content/uploads/01_sisaku/01_sisaku_netusyori_3_02.jpg)
